NS Lyddæk

Danskproduceret etageadskillelse med høj lyddæmpningseffekt og stor fleksibilitet

Niss Sørensen & Søn A/S er specialister i dækelementer til etagebyggeri og producerer NS Lyddæk i Danmark. Dækkene tilpasses det enkelte projekt med hensyn til leveringstid, udsparinger, resalitter og afskråninger.

Når projektet kræver større spændvidder end lyddæk kan klare, tilbyder vi huldæk og filigrandæk gennem faste tyske samarbejdspartnere.

Hvad er lyddæk?

Lyddæk er præfabrikerede betondækelementer i letbeton, der bruges som etageadskillelse i bolig-, hotel- og kontorbyggeri.

Konstruktionen er optimeret til at reducere både trinlyd og luftlyd mellem etager. Lyddæk prioriterer lydegenskaber og fleksible udsparinger frem for maksimal spændvidde.

Dækkene leveres klar til montage og der er kun behov for et minimalt afretningslag.

NS Lyddæk — tekniske data

NS Lyddæk fremstilles af naturlige materialer: lecaklinker, cement, sand, drikkevand og jernarmering — helt uden additiver. Dækkene er velegnede til svanemærket byggeri.

Parameter	NS Lyddæk
Elementbredde	600 mm – paselementer ned til 300 mm bredde
Tykkelser	140–280 mm, med 20 mm’s spring
Spændvidde	Kort til mellem, max. 6,80 m længde
Densitet (letbeton)	1750 / 2000 kg/m³ (anvendes afhængig af projekt)
Luftlydsisolering (Rw)	V/180 mm dæk, sammenstøbt og afrettet: 66 dB
Trinlyddæmpning (L’n,w)	V/180 mm dæk, sammenstøbt og afrettet: 46 dB
Brandklasse	Euroklasse: A1, brandmodstand: REI 60 A2-s1
Miljøklasse	XO, XC1 (passiv) som standard, kan udvides til andre miljøklasser
Materialer	Lecaklinker, cement, sand, vand, armering — ingen additiver
Norm	EN 1520:2011
Svanemærket byggeri	Ja
CE-dokumentation	Ja

Elementbredden på 600 mm giver lav stykvægt og fleksibel logistik. Dækkene kan monteres med lastbilkran direkte på bygningen — uden behov for stor mobilkran. Det reducerer både montagetid og kranomkostninger.

Skivevirkning og fugearmering

NS Lyddæk kan leveres med resalit-løsning (montagedetalje MD02), som betyder at traditionel kantstøbning kan undgås.

Resalitterne muliggør effektiv skivevirkning gennem korrekt udført fugearmering — eventuelt kombineret med randarmering og stringerarmering. Dækkene fungerer som en sammenhængende konstruktiv skive, der overfører horisontale laster til de bærende vægge.

Lyddæk eller huldæk — hvad skal du vælge?

Kriterium	NS Lyddæk	NS Huldæk
Primær anvendelse	Bolig, hotel, kontor	Industri, kontor, parkering
Spændvidde	Kort til mellem (op til 6,8 m)	Store (7–18 m)
Lyddæmpningsegenskaber	Høj	Mellem
Egenvægt	Lav (letbeton)	Højere (normal beton)
Udsparinger	Fleksible	Begrænsede
Montage	Lastbilkran tilstrækkelig	Mobilkran, lastbilkran op til en vis vægt
Termisk isolering	God (lecaklinker)	Standard
Svanemærket byggeri	Ja	Ja

Tommelfingerregel: Vælg lyddæk når lydkomfort og fleksible udsparinger er afgørende. Vælg huldæk når spændet er stort.

Bæreevnetabeller

Ydeevnedeklaration/datablad

Ydeevnedeklaration

Lyd og brand

Kvalitet, dokumentation og kontrol

Niss Sørensen & Søn A/S er certificeret af Bureau Veritas Certification og arbejder med omfattende intern kvalitetskontrol.

Styrker, densiteter og tolerancer kontrolleres i eget laboratorium, og alle overflader inspiceres før levering.

NS Lyddæk forhandles gennem tømmerhandlere/byggemarkeder og sælges og markedsføres i Norge af BMC under navnet Scan Elementdekker.

Teknisk sparring i projekteringsfasen

Vi bidrager med teknisk afklaring i projekteringsfasen — herunder valg af dæktype, lydkrav, udsparinger, skivevirkning og samspil med øvrig konstruktion.

Kontakt NSS for vurdering af dit projekt eller et projektspecifikt tilbud.

Ofte stillede spørgsmål om lyddæk

Hvad er lyddæk?

Lyddæk er præfabrikerede dækelementer i letbeton, der bruges som etageadskillelse i byggeri. Konstruktionen er udviklet til at reducere både trinlyd og luftlyd mellem etager. NS Lyddæk produceres i Danmark og har en densitet på 1750–2000 kg/m³.

Hvad er forskellen på lyddæk og huldæk?

Lyddæk har bedre lyd- og isoleringsegenskaber og giver en god akustik i bygningen. Derudover er lyddæk mere fleksible mht. udsparinger. Huldæk klarer derimod væsentligt større spænd. Lyddæk vælges typisk i bolig- og hotelbyggeri, mens huldæk vælges i industri- og parkeringsbyggeri.Lyddæk har bedre lyd- og isoleringsegenskaber og giver en god akustik i bygningen. Derudover er lyddæk mere fleksible mht. udsparinger. Huldæk klarer derimod væsentligt større spænd. Lyddæk vælges typisk i bolig- og hotelbyggeri, mens huldæk vælges i industri- og parkeringsbyggeri.

Hvornår er lyddæk det rigtige valg?

Lyddæk er velegnet til etagebyggeri med høje krav til lydkomfort, rationel montage og projekteringssikkerhed — herunder boligbyggeri, rækkehuse, hoteller og kontorbyggeri. Det er ofte det mest fordelagtige valg ved kortere til mellemstore spænd.

Hvilken lydisolering har NS Lyddæk?

NS Lyddæk er udviklet til at give en god lyddæmpningseffekt og opfylder i sig selv gældende lydkrav i bygningsreglementet (BR18). Download målinger af Rw- (luftlyd) og L’n,w-værdier (trinlyd) fra NSS’ hjemmeside.

Hvilke dimensioner leveres NS Lyddæk i?

Elementbredden er 600 mm. Tykkelser og længder tilpasses det enkelte projekt ud fra spændvidde, belastning, installationer og konstruktionskrav til bygningen.Elementbredden er 600 mm. Tykkelser og længder tilpasses det enkelte projekt ud fra spændvidde, belastning, installationer og konstruktionskrav til bygningen.

Hvor hurtigt kan NS Lyddæk monteres?

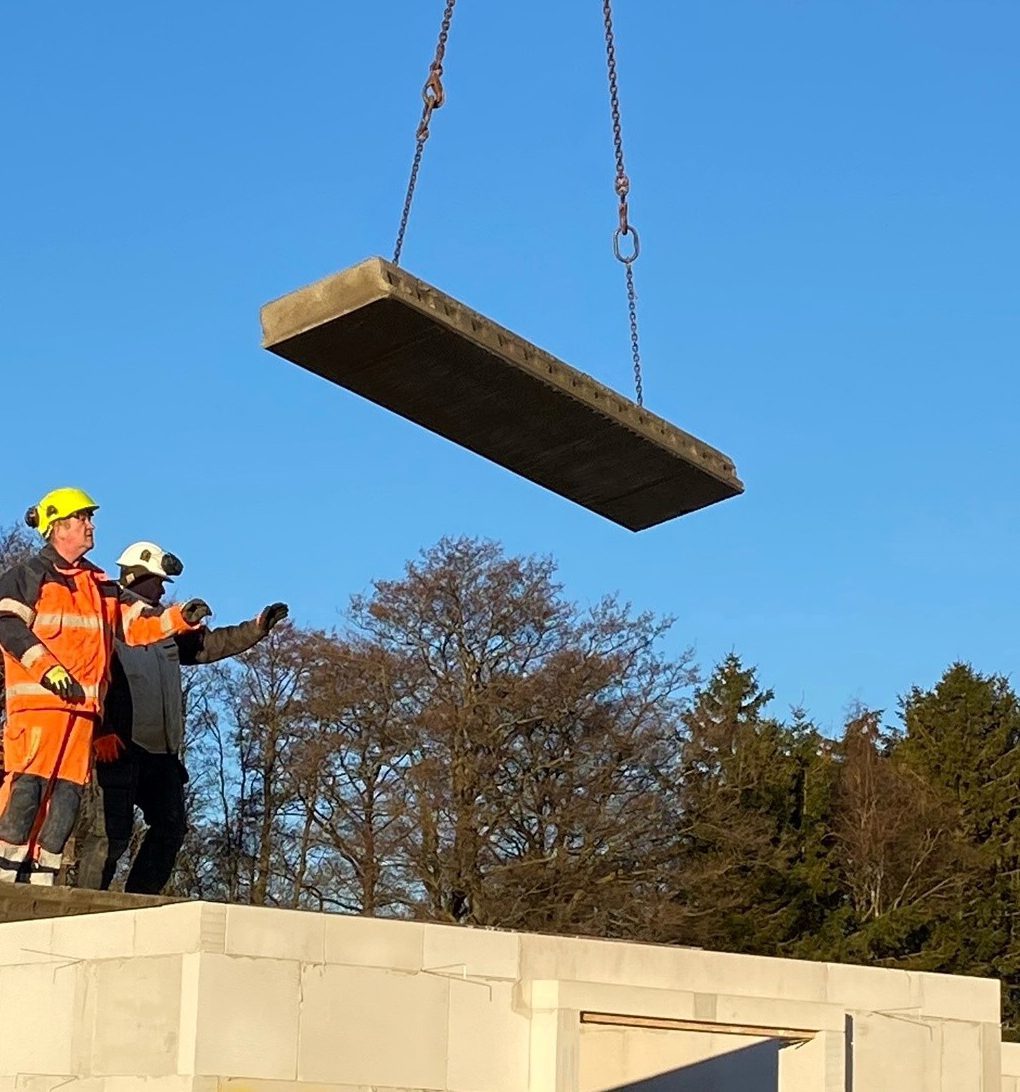

Elementerne leveres færdigproducerede og kan monteres direkte med lastbilkran. Den lave stykvægt og elementbredden på 600 mm gør montagen hurtig og effektiv uden behov for stor mobilkran.

Kan der laves udsparinger i NS Lyddæk?

Ja. Udsparinger til installationer kan indarbejdes allerede i produktionen. Mindre tilpasninger kan i visse tilfælde udføres på byggepladsen, forudsat at de konstruktive forudsætninger respekteres.

Hvordan etableres skivevirkning?

NS Lyddæk kan leveres med resalit-løsning (montagedetalje MD02), der muliggør skivevirkning via korrekt udført fugearmering. Løsningen giver en sammenhængende konstruktiv skive, der overfører horisontale laster til de bærende vægge.

Er lyddæk en bæredygtig løsning?

NS Lyddæk fremstilles af naturlige materialer uden additiver og kan anvendes i svanemærket byggeri. Dækkene har lang levetid og kan genanvendes. Den lave egenvægt reducerer desuden transport- og montagebelastning.

Hvad skal man være opmærksom på i projekteringen?

Centrale forhold: gældende lydkrav, statik og lastnedføring, placering af installationer og udsparinger, samt samlinger, fugearmering og montagedetaljer.

Hvad koster lyddæk?

Prisen afhænger af projektets størrelse, spændvidder og graden af tilpasning. Lyddæk kan ofte reducere de samlede byggeomkostninger gennem hurtigere montage og reduceret behov for gulvopbygning. Kontakt os for et projektspecifikt tilbud.

Kontakt os

Tøv ikke med at kontakte os, vi står altid klar med råd og vejledning.

Lyddæk

Hos Niss Sørensen & Søn A/S har vi en passion for at tilbyde vores kunder de bedste løsninger. Undgå kantstøbning ved brug af vores lyddæk med resalit løsning (se montagedetalje MD02). Resalitterne – eller som nogen kalder det, randarmering på tværs – bruges til at opnå skivevirkning med fugearmering, så dækket fungerer som en sammenhængende skive, der kan overføre horisontale laster til de bærende vægge. NS Lyddæk er et kvalitetsprodukt – skræddersyet til netop dit byggeri – med en suveræn lyddæmpnings- og isoleringsevne. De overholder kravene i BR18 – og behøver derfor kun et minimalt afretningslag uden krav om yderligere opbygning på dækket. Dækelementerne er fremstillet af naturlige materialer: lecaklinker, cement, sand, drikkevand og jernarmering – og helt uden brug af additiver.
De kan anvendes i svanemærket byggeri.

Dækelementerne er 60 cm brede og har en lav vægt, hvilket betyder at man sparer udgiften til en dyr specialkran. Lyddækkene kan leveres med kranvogn for direkte montage på byggepladsen. Dækkene sælges gennem BMC som Scan Elementdekker i Norge, hvor de lægges på trækonstruktioner. Vi er certificerede gennem Bureau Veritas Certification og har en omfattende intern kvalitetskontrol: opmåling af elementer, styrker og densiteter sker på vores eget laboratorium og overfladerne kontrolleres nøje. Dette sikrer vores kunder en høj og ensartet kvalitet. Elementerne kan anvendes i passiv miljøklasse XO og XC1. Invester i den bedste og mest fleksible løsning til etageadskillelse:

NS Lyddæk – kvalitet og styrke i ét!

Bæreevnetabeller

Ydeevnedeklaration/datablad

Ydeevnedeklaration

Lyd og brand

Alt til projektering og montage

Forspændt huldæk

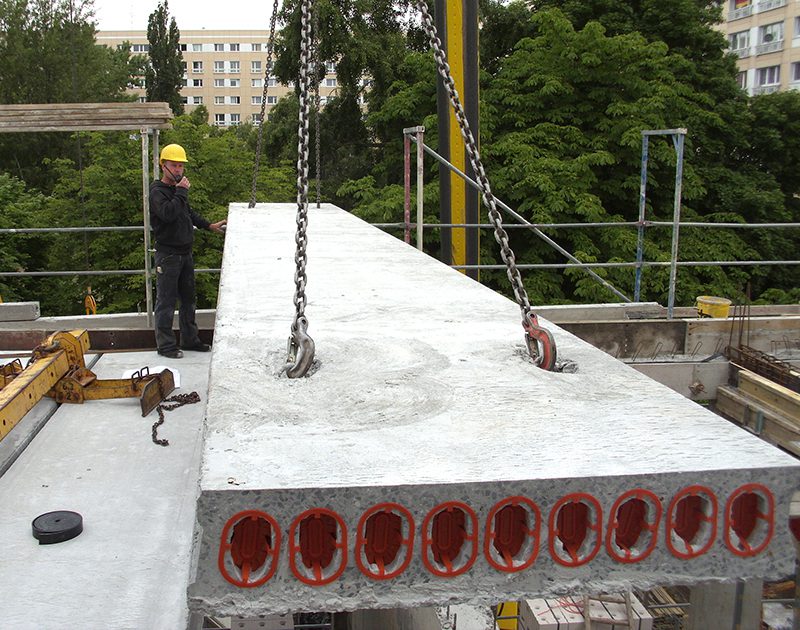

NS Huldæk er en kvalitetsløsning til store spændvidder. Her er tale om 120 cm brede elementer, der giver mulighed for reducering af vægt i forhold til massive plader ved hjælp af langsgående kanaler i hele elementets længde. Disse elementer er velegnede til industri- og kontorbyggeri med store spændvidder, hvor der ikke er mulighed for understøtning. Armeringen i betondækkene består af forspændte liner og er med til at sikre en stærk og holdbar løsning. Vores huldæk leveres som standard med drænhuller, som dog bør tjekkes efter på byggepladsen for at sikre en tilstrækkelig afvanding. NS Huldæk fås i tykkelserne 15, 20, 22, 26.5, 32 og 40 cm.
Vælg NS Huldæk for en stærk og holdbar kvalitetsløsning til de store spændvidder.

Projektering & montage

Dimensioneringstabel

Drift Og Vedligehold

Montagevejledning

Salgs og leveringsbetingelser

Filigrandæk og filigranvægge

NS Filigrandæk er et forskalningselement med en tykkelse på 5- 10 cm og de produceres i en bredde på 245 cm. Den bærende armering for den færdige dækkonstruktion bliver indstøbt på fabrikken og danner forbindelse til det bærende betonlag, som bliver støbt på byggepladsen efterfølgende. Der anvendes tysk armeringsstål og dækkene leveres med tysk CE-godkendelse. Elementerne skal mellemunderstøttes ved montage, betonudstøbning og efterfølgende hærdning.
Filigrandæk anvendes ved specielle belastningsforhold – b.la. dynamisk belastning – og ved skærpede miljøkrav. De bruges også når der er brug for udfyldningselementer, hvor det er nødvendigt at lave store udsparinger eller højden på dækket skal holdes på et minimum. Har du et projekt med filigranvægge, kan vi også tilbyde at levere dette.
Vælg NS Filigrandæk til det specielle projekt med store spændvidder.
