Huldæk er præfabrikerede, forspændte betonelementer med langsgående kanaler, der reducerer egenvægten og leveres montageklar.
Filigrandæk er tynde præfabrikerede plader med integreret armering, der færdigstøbes på pladsen og giver maksimal geometrisk fleksibilitet.
Niss Sørensen & Søn A/S anbefaler som udgangspunkt NS Lyddæk, da det oftest er det mest fordelagtige valg til boligbyggeri. Når spænd eller belastning overstiger lyddækkets kapacitet, leverer vi NS Huldæk eller NS Filigrandæk gennem faste tyske samarbejdspartnere — som en integreret del af det samlede dækkoncept.
Huldæk er forspændte, præfabrikerede betonelementer med langsgående hulkanaler. Kanalerne reducerer egenvægt og materialeforbrug, mens forspændingen sikrer høj bæreevne og revnebegrænsning.
Huldæk produceres efter DS/EN 1168:2005 og dimensioneres efter Eurocode 2.
NS Huldæk er en velafprøvet løsning til konstruktioner med store spændvidder og begrænset mulighed for understøtning. Elementerne er 1200 mm brede og opbygges med langsgående kanaler og forspændte liner.
Parameter | NS Huldæk |
Bredde | 1200 mm |
Tykkelser | 150–400 mm |
Typiske spænd | 7–18 m |
Armering | Forspændte liner |
Norm | DS/EN 1168:2005, Eurocode 2 |
CE-dokumentation | Ja |
NS Huldæk leveres som standard med forborede drænhuller — du undgår altså selv at skulle bore. Efter montage kontrolleres og prikkes hullerne efter for at sikre tilstrækkelig afvanding. Inden evt. malebehandling skal samtlige huller spartles.
Huldæk anvendes typisk i industri-, kontor- og parkeringsbyggeri samt øvrige konstruktioner med store frie spænd.
Filigrandæk er et kompositdæk bestående af en tynd præfabrikeret betonplade med delvist integreret armering, som færdigstøbes på pladsen.
Det præfabrikerede element fungerer som permanent forskalling og bliver en del af den færdige bærende konstruktion. Filigrandæk produceres efter DS/EN 13747, rev.1:2018-9.
Parameter | NS Filigrandæk |
Bredder | Op til 3000 mm (Grønland max. 2400 mm) |
Pladetykkelse (element) | 50–100 mm |
Færdig konstruktion | Element + pladsstøbt overbeton |
Armering | Tysk armeringsstål, integreret + supplerende på pladsen |
Norm | DS/EN 13747, rev.1:2018-9, Eurocode 2 |
CE-dokumentation | Ja |
Løsningen egner sig særligt til komplekse belastninger (herunder dynamiske påvirkninger) og projekter med skærpede krav til geometri, udsparinger og konstruktionshøjde.
Under montage og udstøbning kræves midlertidig understøtning. Vi leverer også filigranvægge som integreret del af det samlede projekt.
Kriterium | NS Lyddæk | NS Huldæk | NS Filigrandæk |
Primær anvendelse | Boligbyggeri | Industri/kontor/parkering | Komplekse projekter |
Spænd | Korte–mellem | Store, gentagne | Mellem, tilpassede |
Geometrisk fleksibilitet | Mellem | Lav | Høj |
Montagetid | Lav | Lav | Mellem (kræver færdigstøbning og mellemunderstøtning) |
Lydegenskaber | Høj | Mellem | Afhænger af den færdige konstruktion |
Udsparinger | Fleksible | Begrænsede | Fleksible |
Tommelfingerregel: Vælg huldæk når spændet er stort og konstruktionen er ensartet. Vælg filigrandæk når geometri, statik eller installationsintegration kræver tilpasning.
Vi bidrager med teknisk afklaring i projekteringsfasen — herunder valg af dæktype, dimensioneringsprincipper og samspil med øvrig konstruktion. Kontakt NSS for vurdering af dit projekt.
Huldæk er færdige forspændte elementer der monteres direkte og bærer med det samme. Filigrandæk er tynde plader der færdigstøbes på pladsen og først er fuldt bærende efter hærdning. Huldæk er hurtigere; filigrandæk er mere fleksibelt geometrisk, men skal understøttes.
Vælg huldæk når konstruktionen er ensartet, spændet er stort, og der ikke kræves komplekse udsparinger. Vælg filigrandæk når projektet har komplekse geometrier, dynamiske belastninger eller behov for fleksibel placering af installationer.
Huldæk spænder typisk 7–18 m afhængigt af tykkelse og belastning. Filigrandæk spænder kortere uden midlertidig understøtning, men kan optimeres via tykkelse, armering og pladsstøbt overbeton. Specifikke spændtabeller verificeres pr. projekt.Huldæk spænder typisk 7–18 m afhængigt af tykkelse og belastning. Filigrandæk spænder kortere uden midlertidig understøtning, men kan optimeres via tykkelse, armering og pladsstøbt overbeton. Specifikke spændtabeller verificeres pr. projekt.
NS Huldæk leveres i tykkelser fra 150 til 400 mm. NS Filigrandæk leveres med pladetykkelser på 50–100 mm, hvor den færdige konstruktionshøjde fastlægges af den pladsstøbte overbeton.NS Huldæk leveres i tykkelser fra 150 til 400 mm. NS Filigrandæk leveres med pladetykkelser på 50–100 mm, hvor den færdige konstruktionshøjde fastlægges af den pladsstøbte overbeton.
Begge løsninger reducerer materialeforbrug — huldæk via hulrum, filigrandæk via reduceret forskalling og målrettet armering. EPD-dokumentation kan rekvireres pr. projekt.Begge løsninger reducerer materialeforbrug — huldæk via hulrum, filigrandæk via reduceret forskalling og målrettet armering. EPD-dokumentation kan rekvireres pr. projekt.
Ja. Det er almindelig praksis at bruge huldæk i standardområder og filigrandæk i zoner med komplekse geometrier, store udsparinger eller særlige statiske krav.
Hos Niss Sørensen & Søn A/S har vi en passion for at tilbyde vores kunder de bedste løsninger. Undgå kantstøbning ved brug af vores lyddæk med resalit løsning (se montagedetalje MD02). Resalitterne – eller som nogen kalder det, randarmering på tværs – bruges til at opnå skivevirkning med fugearmering, så dækket fungerer som en sammenhængende skive, der kan overføre horisontale laster til de bærende vægge. NS Lyddæk er et kvalitetsprodukt – skræddersyet til netop dit byggeri – med en suveræn lyddæmpnings- og isoleringsevne. De overholder kravene i BR18 – og behøver derfor kun et minimalt afretningslag uden krav om yderligere opbygning på dækket. Dækelementerne er fremstillet af naturlige materialer: lecaklinker, cement, sand, drikkevand og jernarmering – og helt uden brug af additiver.
De kan anvendes i svanemærket byggeri.
Dækelementerne er 60 cm brede og har en lav vægt, hvilket betyder at man sparer udgiften til en dyr specialkran. Lyddækkene kan leveres med kranvogn for direkte montage på byggepladsen. Dækkene sælges gennem BMC som Scan Elementdekker i Norge, hvor de lægges på trækonstruktioner. Vi er certificerede gennem Bureau Veritas Certification og har en omfattende intern kvalitetskontrol: opmåling af elementer, styrker og densiteter sker på vores eget laboratorium og overfladerne kontrolleres nøje. Dette sikrer vores kunder en høj og ensartet kvalitet. Elementerne kan anvendes i passiv miljøklasse XO og XC1. Invester i den bedste og mest fleksible løsning til etageadskillelse:
NS Lyddæk – kvalitet og styrke i ét!

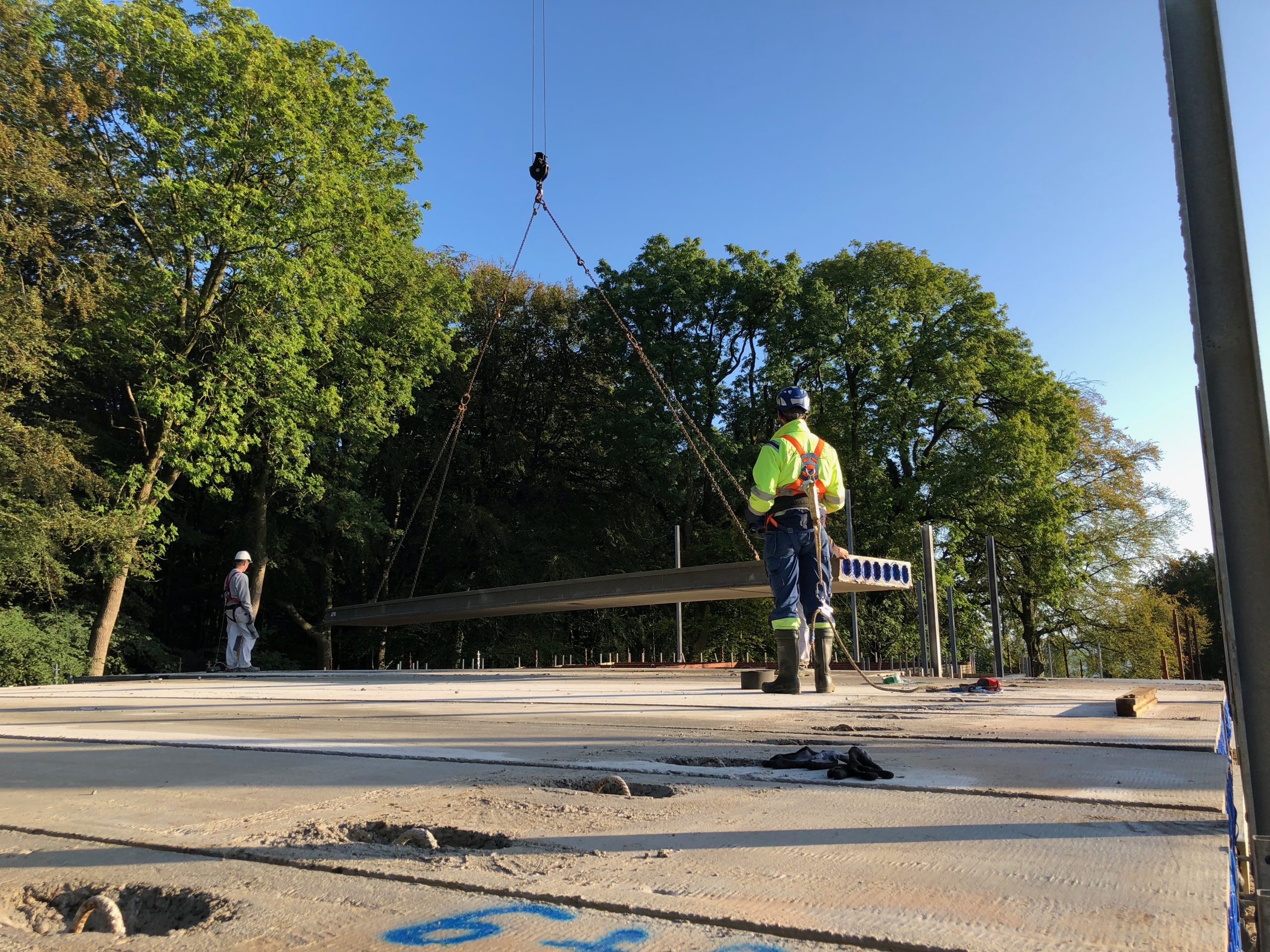

NS Huldæk er en kvalitetsløsning til store spændvidder. Her er tale om 120 cm brede elementer, der giver mulighed for reducering af vægt i forhold til massive plader ved hjælp af langsgående kanaler i hele elementets længde. Disse elementer er velegnede til industri- og kontorbyggeri med store spændvidder, hvor der ikke er mulighed for understøtning. Armeringen i betondækkene består af forspændte liner og er med til at sikre en stærk og holdbar løsning. Vores huldæk leveres som standard med drænhuller, som dog bør tjekkes efter på byggepladsen for at sikre en tilstrækkelig afvanding. NS Huldæk fås i tykkelserne 15, 20, 22, 26.5, 32 og 40 cm.
Vælg NS Huldæk for en stærk og holdbar kvalitetsløsning til de store spændvidder.
NS Filigrandæk er et forskalningselement med en tykkelse på 5- 10 cm og de produceres i en bredde på 245 cm. Den bærende armering for den færdige dækkonstruktion bliver indstøbt på fabrikken og danner forbindelse til det bærende betonlag, som bliver støbt på byggepladsen efterfølgende. Der anvendes tysk armeringsstål og dækkene leveres med tysk CE-godkendelse. Elementerne skal mellemunderstøttes ved montage, betonudstøbning og efterfølgende hærdning.
Filigrandæk anvendes ved specielle belastningsforhold – b.la. dynamisk belastning – og ved skærpede miljøkrav. De bruges også når der er brug for udfyldningselementer, hvor det er nødvendigt at lave store udsparinger eller højden på dækket skal holdes på et minimum. Har du et projekt med filigranvægge, kan vi også tilbyde at levere dette.
Vælg NS Filigrandæk til det specielle projekt med store spændvidder.
